本项目为面向防务场景的机动式反无人机指控装备集成应用。整套系统依托加固型硬件底座，构建探测—通信—指控完整作业链路，适配车载机动部署模式，配套反无人机指挥车完成野外环境下低空目标处置任务。操控台全部选用本公司自主研制的宽温、抗振动加固型工业设备，满足车载颠簸、温差大、电磁环境复杂的实战工况。

图1 车载微波反无人机系统应用场景

一、系统总体架构

整套反无人机系统由控制软件、通信传输分系统、雷达探测分系统、操控台指控单元四大模块构成，形成从目标探测、数据回传、态势解算到人机交互处置的完整业务闭环。雷达完成低空无人机目标探测感知；通信分系统承担各设备间数据交互传输；控制软件实现目标解析、态势呈现、任务调度；操控台作为人机交互中枢，供操作人员完成态势监视、参数配置与作业操作。整体部署于反无人机指挥车，具备机动作业能力，可适应野外复杂工况。

二、操控台加固型硬件组成

操控台是整套系统人机交互与指控作业的核心单元，全部选用宽温抗振动的加固型硬件，满足车载颠簸、温差大、电磁复杂的使用环境。硬件构成及实拍产品如下：

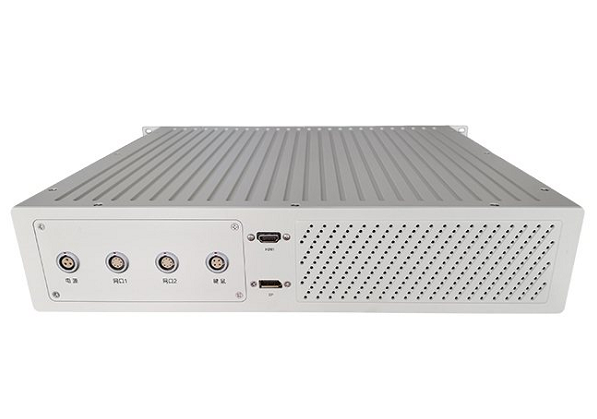

（一）加固计算机（高速数据处理终端）

采用机架式加固结构，承载系统软件运行与目标数据处理；前面板集成电源、双网口、量测接口及HDMI、DP视频输出，配备电源与运行状态指示灯、USB接口及开关、重启按键，实现指控业务的稳定运算与数据交互。

图2 加固计算机（高速数据处理终端）

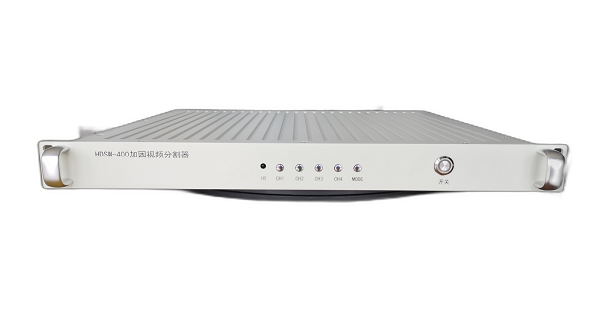

（二）加固视频分割器（HDSW-400）

机架式加固视频信号处理设备，支持多路HDMI视频信号输入（主机口1、主机口2、显示器口），具备画面分割、信号切换与多屏同步或独立显示功能，配合CH1—CH4通道与MODE模式切换，直观呈现雷达回波、无人机航迹、目标参数等多路态势画面，是操控台多屏显示的核心设备。

图3 加固视频分割器（HDSW-400）

（三）加固交换机

机架式加固工业交换机，构建车载内部设备局域网络，实现雷达、计算机、操控外设之间的稳定数据互通，保障指控链路数据实时可靠传输，并配备运行状态指示灯，便于监测设备工作状态。

图4 加固交换机

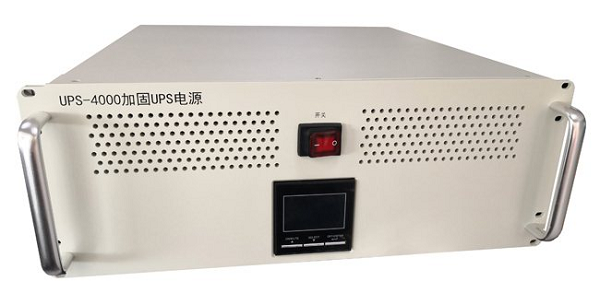

（四）加固UPS电源（UPS-4000）

机架式加固不间断电源，支持AC220V、DC24V、DC12V等多路输入输出，提供稳定不间断供电，规避车载供电波动、短时断电造成系统宕机，保障任务连续性；配备显示屏操作面板与电源开关，便于监测与操控。

图5 加固UPS电源（UPS-4000）

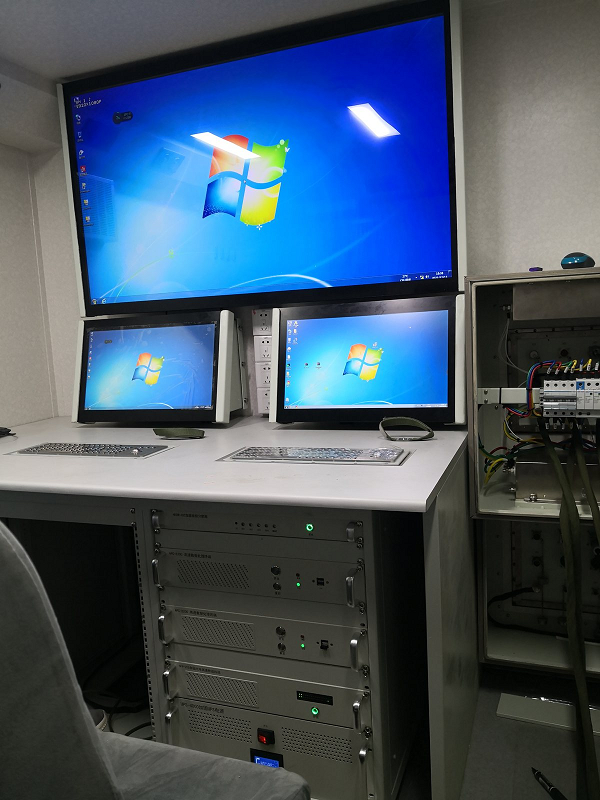

五）加固操作台

集成一大两小三块显示屏（分辨率1920×1080）、嵌入式金属键盘及下方机架堆叠的各类加固设备（加固视频分割器、高速数据处理终端、光电高速数据终端、UPS电源等），构成完整的车载指控人机交互工位，供操作人员完成态势监视、参数配置与作业操作。

图6 加固操作台
